KOMPONEN-KOMPONEN CPU

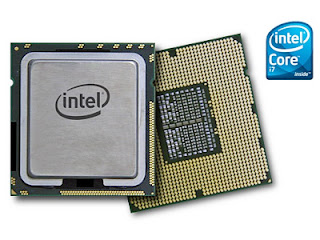

prosessor
adalah sebuah IC yang mengontrol keseluruhan
jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari
komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas.
Processor terletak pada socket yang telah disediakan oleh motherboard, dan
dapat diganti dengan processor yang lain asalkan sesuai dengan socket yang ada
pada motherboard. IC yaitu suatu komponen dasar terdiri dari resistor,
transistor dan sebagainya, IC juga suatu komponen yang dipergunakan sebagai
otak perangkat-perangkat elektronika. Pada unit komputer, IC yang dipakai
adalah microprocessor, kita ambil salah satu contoh yaitu Intel Pentium 4
mempunyai frekuensi 1,8 trilyun getar perdetik, Intel Pentium 4 didalamnya
terdiri dari 16 juta transistor, belum termasuk komponen lain, fabrikasi
pembuatan microprocessor ini adalah 60 nm. Dulu waktu pertengahan abad 20
fabrikasi dari processor ini menggunakan semikonduktor yang menunjukkan bahwa
alat ini bisa melakukan fungsi seperti dalam tabung vakum.
ram
merupakan singkatan dari Random Access Memory
biasanya disebut dengan istilah pendek yaitu Memori. Memory atau RAM merupakan
sebuah perangkat keras komputer yang berfungsi sebagai tempat penyimpanan data
sementara. Memory bekerja dengan menyimpan dan menyuplai data-data penting yg
dibutuhkan Processor dengan cepat untuk diolah menjadi informasi.
power supply
adalah sebuah perangkat yang ada di dalam CPU
yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer
Motherboard
Motherboard atau mainboard merupakan papan utama dimana terdapat
komponen-komponen serta chip controller yang bertugas mengatur
lalu lintas data dalam sistem motherboard. Pada Motherboard juga terdapat
socket untuk processor,
slot-slot yang digunakan untuk pemasangan komponen kartu seperti VGA Card,
Sound Card, Internal Modem, dan lain-lain.
Casing
merupakan bagian komputer yang berfungsi
sebagai pakaian atau pelindung dari CPU. Bentuk yang umum adalah kotak persegi,
namun bisa dengan modifikasi bagi mereka yang senang mengotak-atik casing ini.
Selain sebagai pelindung CPU, casing juga bisa berfungsi sebagai pendingin tambahan. Karena biasanya, casing modern saat ini dilengkapi dengan kipas pendingin yang jumlah nya bisa lebih dari satu buah.
Selain sebagai pelindung CPU, casing juga bisa berfungsi sebagai pendingin tambahan. Karena biasanya, casing modern saat ini dilengkapi dengan kipas pendingin yang jumlah nya bisa lebih dari satu buah.
VGA CARD
VGA singkatan dari Video Graphics
Accelerator, berfungsi untuk mengolah data graphis dan ditampilkan di layar
monitor, VGA juga memiliki processor yang dinamakan GPU(Graphics Processing
Unit) dan membutuhkan memory juga.
Langkah
kerja:
- Siapkan cpu yang akan di bongkar
- Buka casing cpu
- Lalu buka komponen’’nya
- Amati komponen yang sudah dibuka dan
identifikasi komponennya
- Setelah diamati pasang kembali komponen cpunya
- Lalu pasang casingnya
Alat
- Obeng plat
- Obeng bunga
Bahan
- Cpu
- Casing
- Motherboard
- Processor,dll
Keselamatan
Kerja:
- Tidak boleh bersentuhan dengan tangan basah
sebab karena aliran lisrtik pada cpu dapat menyengat.
- Periksa tegangan listrik pada cpu dengan
menggunakan obeng tes.
- Pakailah pakaian praktek.
- Bekerja dengan hati-hati
Hasil pengamatan
Berdasarkan
hasil identifikasi diperoleh data sebagai berikut :
1. I/ O PORT
Pada motherboard yang kami identifikasi I/O Port nya terdiri dari :
a. Keyboard dan mouse
Komponen tersebut berfungsi untuk memasukan data/ alat input data
b. USB Port
Fungsi USB sebagai port input sekaligus output
c. Port LPT
Berfungsi mengoneksikan printer dan scanner
d. Port COM
Berfungsi mengoneksikan kabel data
e. Port Sound
Berfungsi mengoneksikan dengan speaker
2. Memory
RAM (Random Access Memory) = Memori yang dalam pengaksesan datanya dilakukan dengan cara acak (Random) yaitu dapat diisi/ditulis, diambil, atau dihapus.
Struktur RAM dapat dibagi jadi 4 :
1. Input Storage, diguakan untuk menampung input yang dimasukkan melalui alat input
2. Program Storage, digunakan untuk menyimpan semua instruksi program yang akan diakses
3. Working Storage, digunakan untuk menyimpan data yang akan diolah dan hasil pengolahan.
4. Output Storage, digunakan untuk menampung hasil akhir dari pengolahan datayang akan ditampilkan ke alat output.
RAM biasanya berbentuk kepingan dan terdiri dari 2 jenis, yaitu:
1. SIMM (Single Inline Memory Module) dimana pada penampakan fisiknya, pin dan pin yang berada tepat dibaliknya memilki nomor yang sama
2. DIMM (Dual Inline Memory Module) dimana kedua sisi dari penampakan fisik ini menunjukkan bahwa dua buah sisi menjalankan sekuens proses masing-masing, namun masih mendukung satu proses utama yang sama.
DDR2 RAM merupakan jenis RAM yang banyak digunakan pada era komputer sekelas Pentium IV. DDR RAM ini memiliki satu celah dibagian kakinya dan dipasang pada slot DIMM/DDR yang memiliki 183 pin dimotherboard. DDR RAM mempunyai kecepatan transfer dan menyimpan data hampir 2 kali lipat dibandingkan RAM jenis SDRAM. Kapasitas yang dimiliki RAM jenis DDR RAM ini dimulai dari 128 Mb hingga 1 Gb perkeping memorinya.
>> Slot memory pada motherboard yang kami identifikasi adalah Slot DDR2.
3. Processor
Processor/CPU (Central Processing Unit) merupakan otaknya komputer. Processor dapat dibedakan dari perbedaan jumlah data bus-nya. Misalkan ada processor 8 bit, itu berarti processor tersebut memiliki 8 data bus.
Processor yaitu sebuah Chip yang merupakan otak pemroses dan pusat pengendali berbagai perangkat lain sehingga komputer dapat bekerja satu dengan lainnya.
Ukuran Processor adalah MHz (Mega Hertz) yaitu hitungan kecepatan dalam mengolah data/informasi
Ada beberapa produsen processor untuk PC, seperti Intel, AMD, IBM, Cyrix, dan Winchip IDT. Kita gunakan standar processor keluaran Intel Corp ,sbb:
Processor 8 bit : 8088 (Generasi XT = Extended Technology)
Processor 16 bit : 8086 , 80186, 80286 (Generasi AT=Advanced technology)
Processor 32 bit : 386 SX, 386 DX, 486 SX, 486 DX, Pentium, Pentium Pro, Pentium II, Pentium III, Pentium 4
>> Berdasarkan hasil pengamatan, processor yang kami identifikasi adalah Intel Pentium 4. 226,6Hz / 512 / 533 / SV SL6D6 Philippiner
4. Chipset
Chipset adalah sebuah sirkuit elektronik yang mengkoordinir transfer data antara berbagai komponen komputer (termasuk prosesor dan memori). Yang paling penting dalam pemilihan motherboard yaitu dari jenis chipsetnya. Karena chipset berpengaruh untuk memaksilmalkan komputer (upgrade).
Chipset berfungsi sebagai interface antara trafik dan kontrol aliran informasi ke dalam computer. Mengontrol informasi pengaksesan ke processor ke memory, cache, mengalirkan data ke dan dari device lain, komunikasi dan lain2. Chipset merupakan bagian kritikal dari computer, dengan chipsetlah perintah yang diberikan oleh device lain dapat dilaksanakan.
Contohnya ; dalam penentuan kecepatan dan kinerja dari suatu processor atau memory, ditentukan oleh dukungan teknologi chipset. Jenis Chipset lah yang mempengaruhi kelebihan atau dukungan motherboard terhadap periperal lainnya Ada banyak pemain dalam teknologi ini; OPTI, UMC, Ali (ACER Laboratories Inc), SiS, Intel, VIA, IBM, dll.
a. Northbridge
Northbridge adalah bagian yang menghubungkan prosesor (CPU) ke sistem memori dan graphics controller (AGP dan PCI Express) melalui bus berkecepatan tinggi, dan ke southbridge. Dengan demikian, Northbridge bertugas mengendalikan/ menangani komunikasi antara CPU, RAM, AGP atau PCI Express, dan southbridge. Bahkan pada sebagian chipset, di dalam northbridge juga berisi integrated video controller (pengendali video terintegrasi).
Pada sistem Intel istilah integrated video controller ini disebut dengan nama Graphics and Memory Controller Hub (GMCH).
Northbridge juga berperan menentukan jumlah, type dan kecepatan CPU yang dapat dipasangkan pada motherboard, termasuk menentukan jumlah, kecepatan dan type RAM yang dapat digunakan. Setiap jenis chipset, kebanyakan dirancang hanya untuk mendukung seri prosesor tertentu saja, dengan jumlah RAM yang dapat dipasangkan bervariasi bergantung type prosesor dan desain motherboardnya sendiri.
b. Southbridge
Southbridge adalah bagian dari chipset yang mengontrol bus IDE, USB, dukungan Plug and Play, menjembatani PCI dan Isa, mengontrol keyboard dan mouse, fitur power management dan sejumlah perangkat lainnya.
Southbridge berhubungan dengan pheriperal, memalui jalur penghubung yang kecepatannya (kecepatan bus) lebih lambat (misalnya bus PCI dan bus ISA) dibandingkan jalur penghubung yang digunakan oleh northbridge. Pada beberapa chipset modern, southbridge sebenarnya mengandung (memuat) pheripheral yang terintegrasi pada chip, seperti ethernet, USB, dan audio.
>>Berdasarkan hasil pengamatan, chipset yang kami identifikasi adalah Chipset Intel FW8280IBA
5. IDE
Biasa terdapat 2 port IDE (Primary dan Secondary) serta 1 port FDD. Konektor IDE dalam sebuah motherboard biasanya terdiri dari dua, satu adalah primary IDE dan yang lain adalah secondary IDE. Konektor Primary IDE menghubungkan motherboard dengan primary master drive dan piranti secondary master. Sementara, konektor secondary IDE biasanya disambungkan dengan pirantipiranti untuk slave seperti CDROM dan harddisk slave.
Pita kabel IDE memiliki tanda strip merah pada salah satu sisinya. Strip merah tersebut menandai, sisi kabel berstrip merah ditancapkan pada pin bernomor 1 di konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan dikenali oleh omputer.
6. Slot-Slot tambahan
a. AGP (Accelerated Graphics Port)
Slot AGP merupakan slot unutk memasukan VGA Card, slot AGP berbeda dengan slot PCI pada kecepatan transfernya yang lebih cepat sehingga mampu bekerja dengan beban yang lebih besar. Mempunyai kecepatan jauh di atas PCI, mencapai 1 Gb/sec. Digunakan di new MB, untuk VGA Card dengan teknologi terbaru. Mengadopsi kebutuhan VGA dengan refresh, memory tinggi dan bandthwidth yang lebar. AGP memiliki potensi yang lebih besar dibandingkan PCI karena memiliki angka clock yang lebih besar. Sebagai contoh : clock normal pada bus PCI (33MHz) dapat menerima maksimal 132MB/detik.
b. PCI (Periperal Component Interconect)
Slot PCI Merupakan Slot Universal atau umum yang biasa dipakai untuk semua Card pada umumnya. 64 bit saluran data, transfer 264 Mb/sec. Tempat interface (menempatkan) device lain (sound, LAN, VGA, VIDEO). PCI cards mengunakan 47 pins (49 pins untuk mastering card, yang dapat mengendalikan PCI bus tanpa campur tangan CPU). PCI juga mendukung penggunaan alat yang mengunakan arus listrik 5 volt ataupun 3,3 volt.
>> Berdasarkan hasil pengamatan, slot-slot tambahan yang kami identifikasi terdiri dari satu slot AGP dan empat slot PCI.
7. PIN Connector
Terdiri dari: pin reset, power, audio, cpu fan, LED
E. Cara Kerja Motherboard
Ketika sebuah computer dinyalakan (power-on), yg pertama kali berproses adalah chip BIOS yg akan mem-verifikasi komponen yg dipasang sistem PC, seperti type processor, memory, add-on card, dan komponen lainnya. Biasanya semua komponen ini akan dideteksi otomatis oleh BIOS, dan disalin dalam list (daftar) yg dapat dilihat oleh user. BIOS mendapatkan power dari sebuah battere yg berfungsi ketika computer dimatikan (power-off), jadi data yg disimpan pada chip tidak akan hilang. Ketika BIOS selesai memverifikasi informasi dari seluruh komponen yg terinstall, maka tugas akan beralih ke chipset yg mengontrol seluruh device / komponen. Chipset mengatur processor ketika menginstruksikan atau meminta data dari memory, transfer dari memory ke HDD dan komponen I/O yg ada.
Pertamakali system akan mendeteksi OS (System Operasi) yg dipakai, dari sinilah system hardware & software akan terhubung dan bekerjasama. Jika OS dapat dideteksi maka system akan bekerja sebagaimana mestinya. Beberapa macam OS yg umum digunakan adalah Microsoft Windows, Linux atau DOS.
F. Kesimpulan
Dari hasil pengamatan yang kami lakukan didapatkan komponen Motherboard seperti berikut:
- Slot memory DDR2
- Processor Intel Pentium 4. 226,6Hz/512 /533/ SV SL6D6 Philippiner
- Chipset Intel FW8280IBA
- Terdapat 2 port IDE (Primary dan Secondary) serta 1 port FDD
- Slot-slot tambahan yang terdiri dari satu slot AGP dan empat slot PCI
- PIN Conektor terdiri dari pin reset, power, audio, cpu fan, LED
1. I/ O PORT
Pada motherboard yang kami identifikasi I/O Port nya terdiri dari :
a. Keyboard dan mouse
Komponen tersebut berfungsi untuk memasukan data/ alat input data
b. USB Port
Fungsi USB sebagai port input sekaligus output
c. Port LPT
Berfungsi mengoneksikan printer dan scanner
d. Port COM
Berfungsi mengoneksikan kabel data
e. Port Sound
Berfungsi mengoneksikan dengan speaker
2. Memory
RAM (Random Access Memory) = Memori yang dalam pengaksesan datanya dilakukan dengan cara acak (Random) yaitu dapat diisi/ditulis, diambil, atau dihapus.
Struktur RAM dapat dibagi jadi 4 :
1. Input Storage, diguakan untuk menampung input yang dimasukkan melalui alat input
2. Program Storage, digunakan untuk menyimpan semua instruksi program yang akan diakses
3. Working Storage, digunakan untuk menyimpan data yang akan diolah dan hasil pengolahan.
4. Output Storage, digunakan untuk menampung hasil akhir dari pengolahan datayang akan ditampilkan ke alat output.
RAM biasanya berbentuk kepingan dan terdiri dari 2 jenis, yaitu:
1. SIMM (Single Inline Memory Module) dimana pada penampakan fisiknya, pin dan pin yang berada tepat dibaliknya memilki nomor yang sama
2. DIMM (Dual Inline Memory Module) dimana kedua sisi dari penampakan fisik ini menunjukkan bahwa dua buah sisi menjalankan sekuens proses masing-masing, namun masih mendukung satu proses utama yang sama.
DDR2 RAM merupakan jenis RAM yang banyak digunakan pada era komputer sekelas Pentium IV. DDR RAM ini memiliki satu celah dibagian kakinya dan dipasang pada slot DIMM/DDR yang memiliki 183 pin dimotherboard. DDR RAM mempunyai kecepatan transfer dan menyimpan data hampir 2 kali lipat dibandingkan RAM jenis SDRAM. Kapasitas yang dimiliki RAM jenis DDR RAM ini dimulai dari 128 Mb hingga 1 Gb perkeping memorinya.
>> Slot memory pada motherboard yang kami identifikasi adalah Slot DDR2.
3. Processor
Processor/CPU (Central Processing Unit) merupakan otaknya komputer. Processor dapat dibedakan dari perbedaan jumlah data bus-nya. Misalkan ada processor 8 bit, itu berarti processor tersebut memiliki 8 data bus.
Processor yaitu sebuah Chip yang merupakan otak pemroses dan pusat pengendali berbagai perangkat lain sehingga komputer dapat bekerja satu dengan lainnya.
Ukuran Processor adalah MHz (Mega Hertz) yaitu hitungan kecepatan dalam mengolah data/informasi
Ada beberapa produsen processor untuk PC, seperti Intel, AMD, IBM, Cyrix, dan Winchip IDT. Kita gunakan standar processor keluaran Intel Corp ,sbb:
Processor 8 bit : 8088 (Generasi XT = Extended Technology)
Processor 16 bit : 8086 , 80186, 80286 (Generasi AT=Advanced technology)
Processor 32 bit : 386 SX, 386 DX, 486 SX, 486 DX, Pentium, Pentium Pro, Pentium II, Pentium III, Pentium 4
>> Berdasarkan hasil pengamatan, processor yang kami identifikasi adalah Intel Pentium 4. 226,6Hz / 512 / 533 / SV SL6D6 Philippiner
4. Chipset
Chipset adalah sebuah sirkuit elektronik yang mengkoordinir transfer data antara berbagai komponen komputer (termasuk prosesor dan memori). Yang paling penting dalam pemilihan motherboard yaitu dari jenis chipsetnya. Karena chipset berpengaruh untuk memaksilmalkan komputer (upgrade).
Chipset berfungsi sebagai interface antara trafik dan kontrol aliran informasi ke dalam computer. Mengontrol informasi pengaksesan ke processor ke memory, cache, mengalirkan data ke dan dari device lain, komunikasi dan lain2. Chipset merupakan bagian kritikal dari computer, dengan chipsetlah perintah yang diberikan oleh device lain dapat dilaksanakan.
Contohnya ; dalam penentuan kecepatan dan kinerja dari suatu processor atau memory, ditentukan oleh dukungan teknologi chipset. Jenis Chipset lah yang mempengaruhi kelebihan atau dukungan motherboard terhadap periperal lainnya Ada banyak pemain dalam teknologi ini; OPTI, UMC, Ali (ACER Laboratories Inc), SiS, Intel, VIA, IBM, dll.
a. Northbridge
Northbridge adalah bagian yang menghubungkan prosesor (CPU) ke sistem memori dan graphics controller (AGP dan PCI Express) melalui bus berkecepatan tinggi, dan ke southbridge. Dengan demikian, Northbridge bertugas mengendalikan/ menangani komunikasi antara CPU, RAM, AGP atau PCI Express, dan southbridge. Bahkan pada sebagian chipset, di dalam northbridge juga berisi integrated video controller (pengendali video terintegrasi).
Pada sistem Intel istilah integrated video controller ini disebut dengan nama Graphics and Memory Controller Hub (GMCH).
Northbridge juga berperan menentukan jumlah, type dan kecepatan CPU yang dapat dipasangkan pada motherboard, termasuk menentukan jumlah, kecepatan dan type RAM yang dapat digunakan. Setiap jenis chipset, kebanyakan dirancang hanya untuk mendukung seri prosesor tertentu saja, dengan jumlah RAM yang dapat dipasangkan bervariasi bergantung type prosesor dan desain motherboardnya sendiri.
b. Southbridge
Southbridge adalah bagian dari chipset yang mengontrol bus IDE, USB, dukungan Plug and Play, menjembatani PCI dan Isa, mengontrol keyboard dan mouse, fitur power management dan sejumlah perangkat lainnya.
Southbridge berhubungan dengan pheriperal, memalui jalur penghubung yang kecepatannya (kecepatan bus) lebih lambat (misalnya bus PCI dan bus ISA) dibandingkan jalur penghubung yang digunakan oleh northbridge. Pada beberapa chipset modern, southbridge sebenarnya mengandung (memuat) pheripheral yang terintegrasi pada chip, seperti ethernet, USB, dan audio.
>>Berdasarkan hasil pengamatan, chipset yang kami identifikasi adalah Chipset Intel FW8280IBA
5. IDE
Biasa terdapat 2 port IDE (Primary dan Secondary) serta 1 port FDD. Konektor IDE dalam sebuah motherboard biasanya terdiri dari dua, satu adalah primary IDE dan yang lain adalah secondary IDE. Konektor Primary IDE menghubungkan motherboard dengan primary master drive dan piranti secondary master. Sementara, konektor secondary IDE biasanya disambungkan dengan pirantipiranti untuk slave seperti CDROM dan harddisk slave.
Pita kabel IDE memiliki tanda strip merah pada salah satu sisinya. Strip merah tersebut menandai, sisi kabel berstrip merah ditancapkan pada pin bernomor 1 di konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan dikenali oleh omputer.
6. Slot-Slot tambahan
a. AGP (Accelerated Graphics Port)
Slot AGP merupakan slot unutk memasukan VGA Card, slot AGP berbeda dengan slot PCI pada kecepatan transfernya yang lebih cepat sehingga mampu bekerja dengan beban yang lebih besar. Mempunyai kecepatan jauh di atas PCI, mencapai 1 Gb/sec. Digunakan di new MB, untuk VGA Card dengan teknologi terbaru. Mengadopsi kebutuhan VGA dengan refresh, memory tinggi dan bandthwidth yang lebar. AGP memiliki potensi yang lebih besar dibandingkan PCI karena memiliki angka clock yang lebih besar. Sebagai contoh : clock normal pada bus PCI (33MHz) dapat menerima maksimal 132MB/detik.
b. PCI (Periperal Component Interconect)
Slot PCI Merupakan Slot Universal atau umum yang biasa dipakai untuk semua Card pada umumnya. 64 bit saluran data, transfer 264 Mb/sec. Tempat interface (menempatkan) device lain (sound, LAN, VGA, VIDEO). PCI cards mengunakan 47 pins (49 pins untuk mastering card, yang dapat mengendalikan PCI bus tanpa campur tangan CPU). PCI juga mendukung penggunaan alat yang mengunakan arus listrik 5 volt ataupun 3,3 volt.
>> Berdasarkan hasil pengamatan, slot-slot tambahan yang kami identifikasi terdiri dari satu slot AGP dan empat slot PCI.
7. PIN Connector
Terdiri dari: pin reset, power, audio, cpu fan, LED
E. Cara Kerja Motherboard
Ketika sebuah computer dinyalakan (power-on), yg pertama kali berproses adalah chip BIOS yg akan mem-verifikasi komponen yg dipasang sistem PC, seperti type processor, memory, add-on card, dan komponen lainnya. Biasanya semua komponen ini akan dideteksi otomatis oleh BIOS, dan disalin dalam list (daftar) yg dapat dilihat oleh user. BIOS mendapatkan power dari sebuah battere yg berfungsi ketika computer dimatikan (power-off), jadi data yg disimpan pada chip tidak akan hilang. Ketika BIOS selesai memverifikasi informasi dari seluruh komponen yg terinstall, maka tugas akan beralih ke chipset yg mengontrol seluruh device / komponen. Chipset mengatur processor ketika menginstruksikan atau meminta data dari memory, transfer dari memory ke HDD dan komponen I/O yg ada.
Pertamakali system akan mendeteksi OS (System Operasi) yg dipakai, dari sinilah system hardware & software akan terhubung dan bekerjasama. Jika OS dapat dideteksi maka system akan bekerja sebagaimana mestinya. Beberapa macam OS yg umum digunakan adalah Microsoft Windows, Linux atau DOS.
F. Kesimpulan
Dari hasil pengamatan yang kami lakukan didapatkan komponen Motherboard seperti berikut:
- Slot memory DDR2
- Processor Intel Pentium 4. 226,6Hz/512 /533/ SV SL6D6 Philippiner
- Chipset Intel FW8280IBA
- Terdapat 2 port IDE (Primary dan Secondary) serta 1 port FDD
- Slot-slot tambahan yang terdiri dari satu slot AGP dan empat slot PCI
- PIN Conektor terdiri dari pin reset, power, audio, cpu fan, LED
7.kesimpulan:
Agar
siswa dapat mengetahui cara merakit dan membongkar cpu
Definisi Motherboard adalah sebuah kepingan papan electronic
(PCB / Printed
Circuit Board)
yg berfungsi untuk menyediakan tempat
(socket, slot
& connector)
bagi komponen-komponen tersebut, lalu mengatur dan
mengkoordinir mereka agar dapat bekerjasama denganbaik.Dan komponen-komponen (
periferal /
device
)tersebut seperti :a.
Processor
yaitu sebuah
Chip
yang merupakan otak pemroses dan pusat pengendaliberbagai perangkat lain sehingga komputer dapat bekerja satu dengan
lainnya.b.
Memory
yaitu suatu penamaan konsep yang bisa menyimpan data dan program.c.
Video card
(VGA)d.
Device connector
(printer,
sacnner, monitor)
Dan dalam system
computer periferal-periferal tersebut saling terkoneksi di papan
boarddimainboard. Sehingga Fungsi Mainboard itu sendiri menyalurkan arus input
dan arus data yangdiperlukan pada jalannya proses didalam computer.Berdasarkan
hasil identifikasi diperoleh data sebagai berikut :1.
I/ O PORTPada
motherboard yang kami identifikasi I/O Port nya terdiri dari :a.
Keyboard dan mouseKomponen tersebut
berfungsi untuk memasukan data/ alat input datab.
USB PortFungsi USB sebagai port input sekaligus outputc.
Port LPTBerfungsi
mengoneksikan printer dan scannerd.
Port COMBerfungsi mengoneksikan kabel datae.
Port SoundBerfungsi mengoneksikan dengan speaker2.MemoryRAM
Random
Access Memory
Memori yang dalam pengaksesan datanyadilakukan
dengan cara acak
Random
yaitu
dapat diisi/ditulis, diambil, atau dihapus.Struktur RAM dapat dibagi jadi 4 :
1. Input
Storage
, diguakan untuk menampung input yang dimasukkan melalui alat input2.
2.Program Storage
, digunakan untuk
menyimpan semua instruksi program yang akandiakses3.
3.Working Storage
, digunakan untuk
menyimpan data yang akan diolah dan hasilpengolahan.4.
4.Output Storage
, digunakan untuk
menampung hasil akhir dari pengolahan datayangakan
ditampilkan ke alat output.3.ProcessorProcessor/CPU (
Central
Processing Unit
) merupakan
otaknya komputer. Processor dapatdibedakan dari perbedaan jumlah data bus-nya.
Misalkan ada processor 8 bit, itu berartiprocessor tersebut memiliki 8 data
bus.4.ChisetChipset adalah sebuah sirkuit elektronik yang mengkoordinir
transfer data antaraberbagai komponen komputer (termasuk prosesor dan memori).
Yang paling pentingdalam pemilihan motherboard yaitu dari jenis chipsetnya.
Karena chipset berpengaruhuntuk memaksilmalkan komputer (upgrade).Chipset
berfungsi sebagai interface antaratrafik dan kontrol aliran informasi ke dalam
computer.5.IDE
Konektor IDE dalam sebuah motherboard biasanya terdiri dari dua,
satuadalah primary IDE dan yang lain adalah secondary IDE. Konektor Primary
IDEmenghubungkan motherboard dengan primary master drive dan piranti
secondarymaster. Sementara, konektor secondary IDE biasanya disambungkan
denganpirantipiranti untuk slave seperti CDROM dan harddisk slave.6. Slot-slot
tambahana. AGP (Accelerated Graphics Port)b.PCI (Periperal Component
Interconect)7.Pin ConnectorTerdiri dari: pin reset, power, audio, cpu fan, LED
Cara Kerja MotherboardKetika sebuah computer dinyalakan (power-on), yg
pertama kali berprosesadalah chip BIOS yg akan mem-verifikasi komponen yg
dipasang sistemPC,seperti type processor, memory, add-on card, dan komponen
lainnya.Biasanya semua komponen ini akan dideteksi otomatis oleh BIOS, dan
disalindalam list (daftar) yg dapat dilihat oleh userBIOS mendapatkan power
dari sebuah battere yg berfungsi ketikacomputer dimatikan (power-off), jadi
data yg disimpan pada chip tidak akanhilang. Ketika BIOS selesai memverifikasi
informasi dari seluruh komponen ygterinstall, maka tugas akan beralih ke
chipset yg mengontrol seluruh device / komponen. Chipset mengatur
processor ketika menginstruksikan atau memintadata dari memory, transfer dari
memory ke HDD dan komponen I/O yg ada.Pertamakali system akan mendeteksi OS
(System Operasi) yg dipakai, darisinilah system hardware & software akan
terhubung dan bekerjasama. Jika OSdapat dideteksi maka system akan bekerja
sebagaimana mestinya. Beberapamacam OS yg umum digunakan adalah Microsoft
Windows, Linux atau DOS
Selamat
bekerja dan selamat menikmati hidangan yg kami sajikan
0 komentar:
Posting Komentar
